300 kg Awtomatikong Swing Operator

Paano gumagana ang 300 kg Automatic Swing Operator?

1. Trigger Signal: Ang pagbubukas ng pinto ay maaaring ma-trigger ng iba't ibang paraan, tulad ng infrared o microwave sensor, manual push button, access control system, atbp.

2. Pagproseso ng Control System: Sa pagtanggap ng signal, sinusuri ng controller ang input, tinitiyak na natutugunan ang mga kundisyon para sa pagbubukas, at nag-isyu ng command para i-activate ang drive system.

3. Motor-Driven Mechanical Arm: Ang high-power na motor ay nag-a-activate at, gamit ang isang reduction mechanism para makapag-output ng stable na torque, ang mekanikal na arm o linkage system sa paggalaw.

4. Proseso ng Pagbukas ng Pinto: Itinutulak ng mekanikal na braso ang pinto upang paikutin ang mga bisagra nito, binubuksan ito sa isang pre-set na anggulo. Gumagamit ang prosesong ito ng mekanismong "malambot na pagsisimula" upang maiwasan ang mga biglaang pag-alog, na tinitiyak na kahit isang mabigat na 300 kg na pinto ay bumukas nang maayos.

5. Paghawak sa Open State: Ang pinto ay nananatili sa bukas na posisyon para sa isang tiyak na tagal, na maaaring iakma.

6. Proseso ng Awtomatikong Pagsasara: Ang control system ay naglalabas ng utos na isara ang pinto; ang motor ay binabaligtad ang direksyon, at ang pinto ay nagsasara nang dahan-dahan upang maiwasan ang paghampas o epekto, sa gayon ay matiyak ang ligtas na operasyon kahit na may mabibigat na pinto.

Ano ang mga paraan ng pag-install para sa isang 300kg automatic swing door operator?

Dahil sa mga partikular na kinakailangan na kasangkot sa pagmamaneho ng mabibigat na mga panel ng pinto, ang 300kg Automatic Swing Door Operator ay naglalagay ng mataas na pangangailangan sa mga istruktura ng pag-install, pamamahagi ng load, at spatial na layout. Mayroong tatlong pangunahing paraan ng pag-install, bawat isa ay angkop sa iba't ibang kondisyon ng arkitektura, mga uri ng pinto, at mga kinakailangan sa disenyo; sa yugto ng konsultasyon ng proyekto, susuriin namin ang iyong partikular na sitwasyon at magbibigay ng mga iniangkop na rekomendasyon.

I. Uri ng Linkage na Top-Mounted

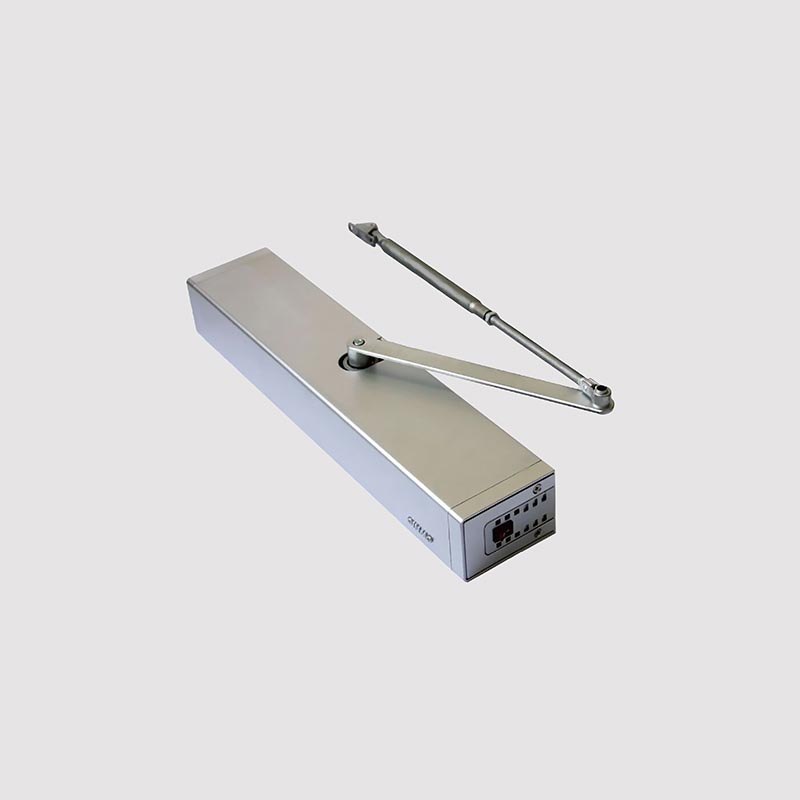

Para sa mga operator ng swing door, ito ang pinakakaraniwan at nababaluktot na paraan ng pag-install. Ang pangunahing yunit ng motor ay naka-mount sa dingding o sinag nang direkta sa itaas ng header ng pinto. Ang isang mataas na lakas na linkage arm ay kumokonekta sa output shaft ng motor sa isang dulo, habang ang kabilang dulo ay nakabitin sa itaas na seksyon ng dahon ng pinto. Ang dahon ng pinto ay umiikot sa mga orihinal nitong bisagra, na inaalis ang pangangailangan na palitan ang mga umiiral na pivot ng pinto.

Mga kalamangan:

Renovation-Friendly: Hindi nangangailangan ng pagbabago sa sahig, ginagawa itong perpekto para sa pag-upgrade ng mga kasalukuyang gusali.

Madaling Pagpapanatili: Ang pangunahing yunit ay nakalantad, na nagbibigay-daan para sa inspeksyon at pagkumpuni nang hindi inaalis ang pinto.

Mas mababang Gastos: Hindi nangangailangan ng mga naka-embed na bahagi o kumplikadong gawaing civil engineering.

Mga Kinakailangan sa Pag-install:

Ang itaas na header ng pinto ay dapat na gawa sa solidong kongkreto o bakal; Mahigpit na ipinagbabawal ang light-gauge steel framing. Ang malinaw na headroom ay dapat na ≥ 2100mm, at ang mga mounting hole para sa linkage arm ay dapat na pre-drilled sa itaas na seksyon ng dahon ng pinto.

II. Uri ng Top-Mounted Gear-Driven

Kung ang iyong proyekto ay nangangailangan ng mataas na katumpakan o mataas na antas ng airtightness, maaari naming irekomenda ang paraan ng pag-install na ito. Ang motor at reduction gearbox ay isinama sa tuktok na pagpupulong ng pivot. Ang dahon ng pinto ay ini-mount sa pamamagitan ng espesyal na mga bisagra na nagdadala ng pagkarga na nilagyan sa itaas at ibabang mga pivot socket; ang motor ay direktang nagtutulak sa itaas na pivot shaft, sa gayon ay umiikot sa buong dahon ng pinto.

Mga kalamangan:

Smooth Operation: Walang swinging linkage arm ang tumitiyak na ang dahon ng pinto ay nananatiling matatag at walang nanginginig.

Napakahusay na Airtightness: Karaniwang ginagamit sa mga malinis na silid at laboratoryo; kapag pinagsama sa mga sealing strips, nakakamit nito ang isang mataas na antas ng airtightness.

Aesthetic Simplicity: Walang nakalantad na linkage arm na nagreresulta sa isang mas malinis, mas streamline na visual na hitsura.

Superior Load Distribution: Ang bigat ng pinto ay ibinabahagi sa pagitan ng upper at lower pivot, na nagpapahaba ng habang-buhay ng mga bisagra.

Mga Kinakailangan sa Pag-install:

Nangangailangan ng pagtatayo ng bagong pagbubukas ng pinto o kumpletong pagsasaayos ng istruktura ng kasalukuyang pagbubukas. Ang isang base plate para sa lower pivot socket ay dapat na naka-embed sa sahig, at isang load-bearing steel plate ay dapat na naka-embed sa itaas na istraktura. Ang mismong dahon ng pinto ay nangangailangan ng custom-cut central opening upang mapaunlakan ang itaas na pivot shaft. Ang pamamaraang ito ay dapat na lapitan nang may pag-iingat sa mga proyekto sa pagsasaayos na kinasasangkutan ng mga kasalukuyang istruktura, at maaaring hindi irekomenda sa mga ganitong kaso.

III. In-Ground Hydraulic System

Kinakatawan nito ang isang nakatagong solusyon na idinisenyo para sa mga high-end na komersyal na setting at mga kapaligiran na kulang sa mga elemento ng istruktura sa itaas. Ang hydraulic cylinder at motor ay isinama sa loob ng isang ground-embedded housing; ang isang push rod ay umaabot paitaas mula sa sahig upang kumonekta sa ilalim na gilid ng dahon ng pinto, na nagiging sanhi ng pag-pivot ng pinto palabas mula sa base nito kapag nagbubukas.

Mga kalamangan:

Ganap na Nakatago: Walang nakikitang kagamitan sa itaas, sa gayo'y pinapanatili ang aesthetic na integridad ng harapan ng gusali.

Angkop para sa Beam-Free Structure: Tamang-tama para sa mga puwang na nagtatampok ng mga glass curtain wall o suspendidong gypsum board ceiling.

Pinahusay na Sense of Occasion: Madalas na ginagamit para sa mga pasukan sa mga luxury retail store, museo, at pribadong villa upang lumikha ng isang engrande, seremonyal na epekto.

Mga Kinakailangan sa Pag-install:

Ang ibabaw ng lupa ay nangangailangan ng trenching at pre-embedding work; ang tapos na ibabaw ay dapat sumailalim sa waterproofing treatment upang maiwasan ang kaagnasan na dulot ng akumulasyon ng tubig. Sa kaganapan ng isang madepektong paggawa, ang takip ng pag-access ay dapat na iangat upang maisagawa ang pagpapanatili, na maaaring medyo hindi maginhawa. Higit pa rito, ang sistemang ito ay nagpapataw ng mahigpit na mga kinakailangan tungkol sa flatness at levelness ng sahig. Kung ang iyong proyekto ay naglalagay ng isang partikular na mataas na priyoridad sa aesthetics—at sa kondisyon na ang mga kundisyon ng site ay magkatugma—ang paraan ng pag-install na ito ay nagsisilbing isang mahusay na pagpipilian.

FAQ

T: Ano ang pangunahing pagkakaiba sa mga prinsipyo ng pagpapatakbo sa pagitan ng 300 kg swing door operator at isang 150 kg na modelo?

A: Ang pangunahing lohika ng pagpapatakbo ay magkapareho; gayunpaman, malaki ang pagkakaiba ng hardware redundancy.

Motor: Ang motor sa 300 kg automatic swing door operator ay nagtatampok ng mas mataas na power output at mas makapal na heat sink.

Materyal ng Gear: Ang 300 kg na unit ay nangangailangan ng mga gear na ganap na ginawang precision-machined mula sa bakal upang makatiis ng napakalaking puwersa ng paggugupit.

Lakas ng Spring: Kapag nilagyan ng function na pagsasara ng pinto, ang internal return spring pressure sa 300 kg swing door operator ay 2 hanggang 3 beses na mas malaki kaysa sa mga karaniwang unit.

T: Bakit medyo mabagal ang pagbubukas ng 300 kg swing door operator?

A: Ito ay dahil sa pamamahala ng pisikal na kinetic energy; kung ang isang 300 kg na pinto ay kumilos nang masyadong mabilis, ang kinetic energy na nabubuo nito ay magdulot ng malaking panganib sa kaligtasan.

Ang mga heavy-duty na unit ay inuuna ang operational stability sa ilalim ng mataas na torque—sa halip na napakabilis—upang matiyak ang kakayahang huminto kaagad sa anumang punto sa paglalakbay ng pinto.
